Как выбрать комплектующие жгута проводов для промышленного оборудования

Компоненты жгутов проводов являются очень важным компонентом промышленного оборудования, систем автоматизации, робототехники и различных электронных устройств. Правильный выбор кабелей, разъемов и процесса сборки напрямую связан со стабильностью передачи сигнала, надежностью оборудования и сроком службы всей системы.

При заказе сборок промышленных жгутов простой маркировки длины кабеля недостаточно. Также необходимо учитывать тип оборудования, электрические параметры, условия использования и требования к соединениям.

1. Определите назначение жгута проводов в сборе.

Первый вопрос: где будет использоваться жгут проводов?

Жгуты проводов могут использоваться в:

• промышленная автоматизация;
• Станки и промышленное оборудование;
• роботизированное оборудование;
• система управления;
• измерительные инструменты;
• медицинское оборудование;
• оборудование связи;
• система передачи данных;
• Различные электронные устройства.

Различные сценарии применения предъявляют разные требования к выбору кабелей, разъемов и защитных материалов.

2. Выберите подходящий тип разъема.

Разъем является одним из основных компонентов жгута проводов.

В промышленном оборудовании часто используются круглые промышленные разъемы М8, М12, многоконтактные разъемы, двухтактные самофиксирующиеся разъемы и другие типы разъемов. Например:Жгут проводов М8, М12Широко используется в проводке датчиков, исполнительных механизмов и средств автоматизации.

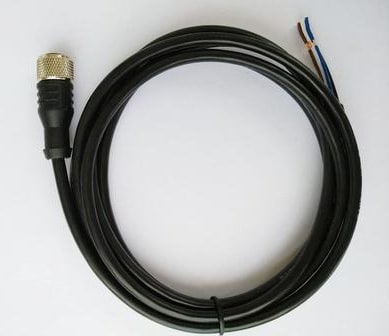

Промышленный жгут проводов M12

При выборе разъемов учитывайте:

• Количество игольчатых сердечников;
• Способ установки;
• Номинальное напряжение;
• Номинальный ток;
• Уровень защиты;
• Условия труда;
• Требуемая длина кабеля.

3. Точно определите длину кабеля

Длина жгута проводов должна соответствовать фактической конструкции установки оборудования. Слишком короткие кабели создают дополнительную механическую нагрузку на разъемы. Если кабель слишком длинный, это увеличит стоимость и затруднит подключение и установку оборудования.

Поэтому при размещении заказа рекомендуется предоставить производителю точную длину или технические чертежи.

4. Полностью учитывайте условия использования.

При выборе жгутов промышленной электропроводки не следует просто смотреть на показатели электрических характеристик.

Если кабели установлены на кинематических или робототехнических системах, они должны выдерживать многократные изгибы и механические нагрузки.

Гибкая подвесная система для буксировки робота

В производственных условиях следует обратить внимание на:

• рабочая температура;
• влажность;
• Нефтяные загрязнения и химические агрессивные среды;
• вибрация;
• механическая нагрузка;
• Частота изгиба;
• Требования к пыле- и водонепроницаемости.

Компоненты жгута проводов следует выбирать исходя из реальных условий работы.

5. Обратите внимание на качество процессов обработки и сборки.

Даже если кабели и разъемы качественные, если технология обработки жгутов проводов не на должном уровне, готовое изделие все равно не может гарантировать длительную надежную работу.

В процессе производства жгутов проводов необходим контроль:

• Качество процесса зачистки кабеля;
• Качество обжима клемм;
• Прочность фиксации проводника;
• Совместный процесс сборки;
• Характеристики проводимости цепи;
• Готовый внешний вид.

Перед оптовой поставкой рекомендуется провести 100% полную проверку готового жгута проводов.

6. Когда целесообразно кастомизировать жгут проводов?

Если стандартные готовые жгуты проводов не подходят для вашего оборудования,Специальный жгут проводовЭто лучшее решение.

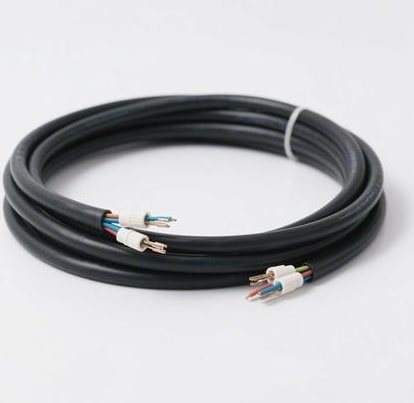

Полный комплект промышленной проводки по индивидуальному заказу.

Вы можете предоставить производителю следующую информацию:

• Обработка чертежей;
• технические характеристики;
• физические образцы;
• Модель разъема;
• Длина кабеля;
• Количество игольчатых сердечников;
• Кабельная модель;
• Требования к маркировке;
• Количество покупки.

Производители могут использовать приведенную выше информацию для изготовления индивидуальных жгутов проводов, подходящих для конкретного оборудования.

7. Какую информацию необходимо предоставить производителю для расчета предложения?

Если вы хотите быстро получить расчет технического решения, пожалуйста, сразу предоставьте как можно более подробную информацию:

Модель разъема + длина кабеля + тип кабеля + количество контактов + количество для покупки + чертеж или фотография образца

Если у вас уже есть образец готового продукта, вы также можете использовать его в качестве эталонного образца для обработки.
