Продукция
Соединительный рычаг тяжеловесного оборудования
Соединительный рычаг для тяжелой техники — это ключевой конструктивный элемент, используемый в строительной технике, горнодобывающем оборудовании или судовом оснащении для передачи мощности, восприятия нагрузок и обеспечения жесткого соединения между деталями.
Описание
маркер

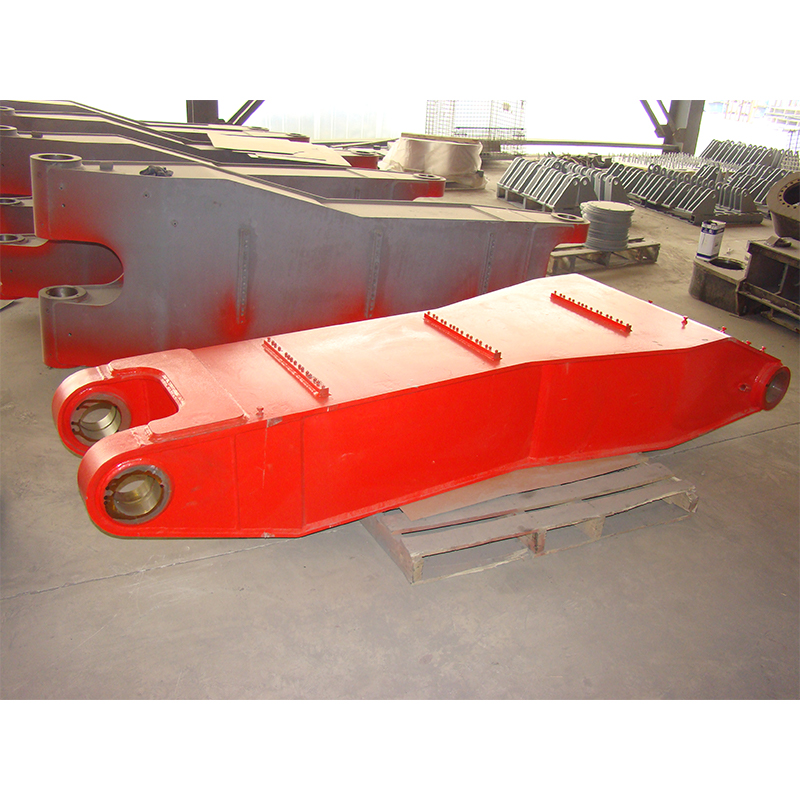

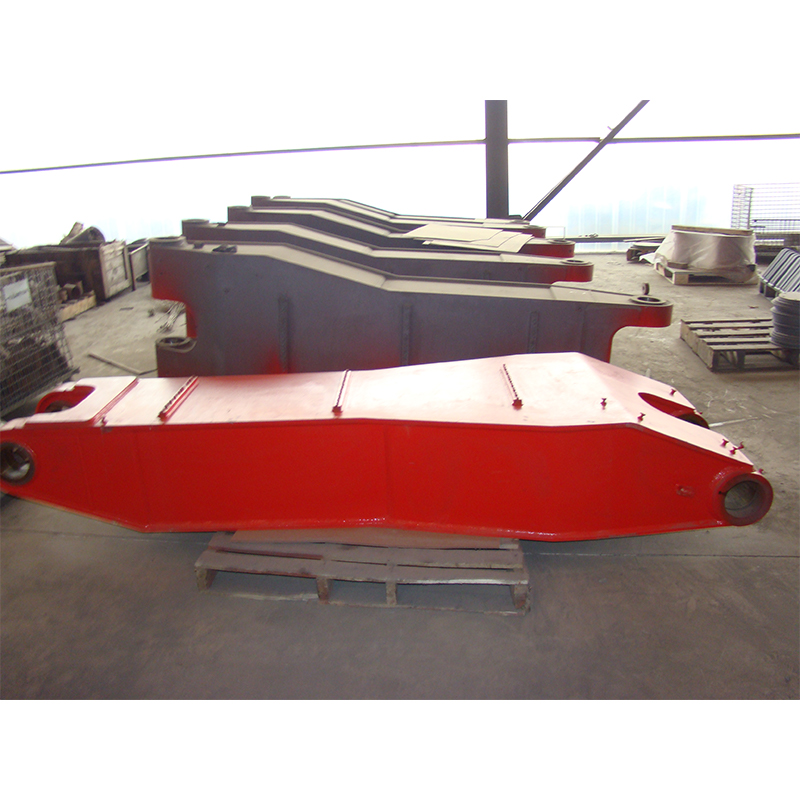

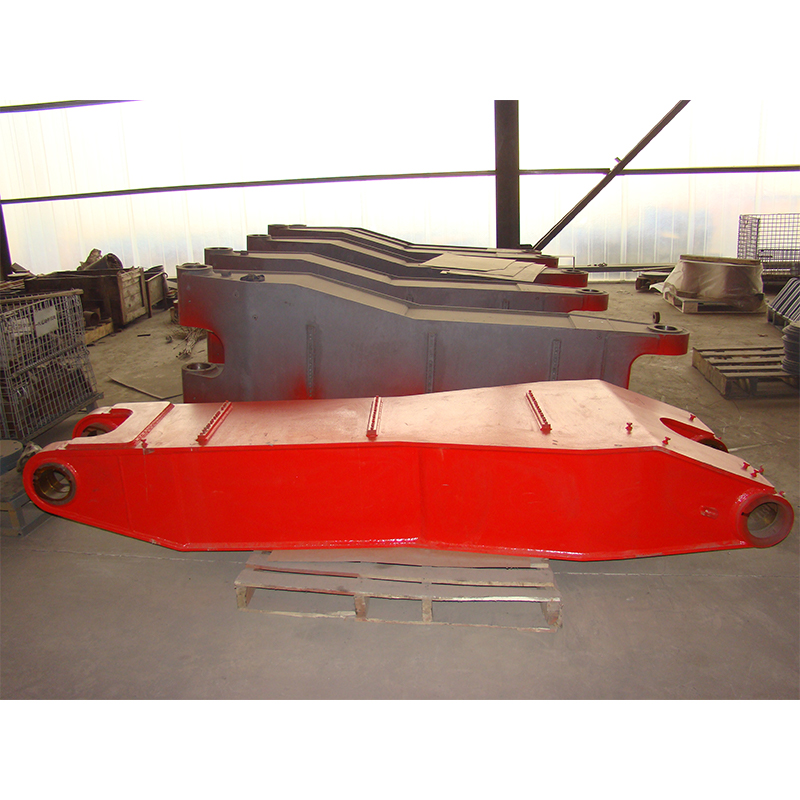

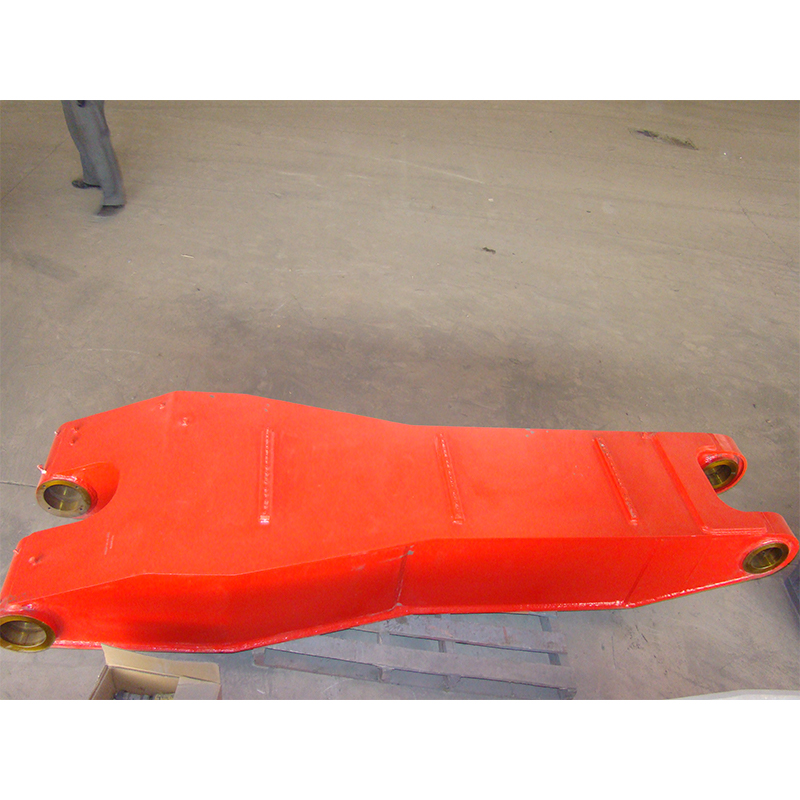

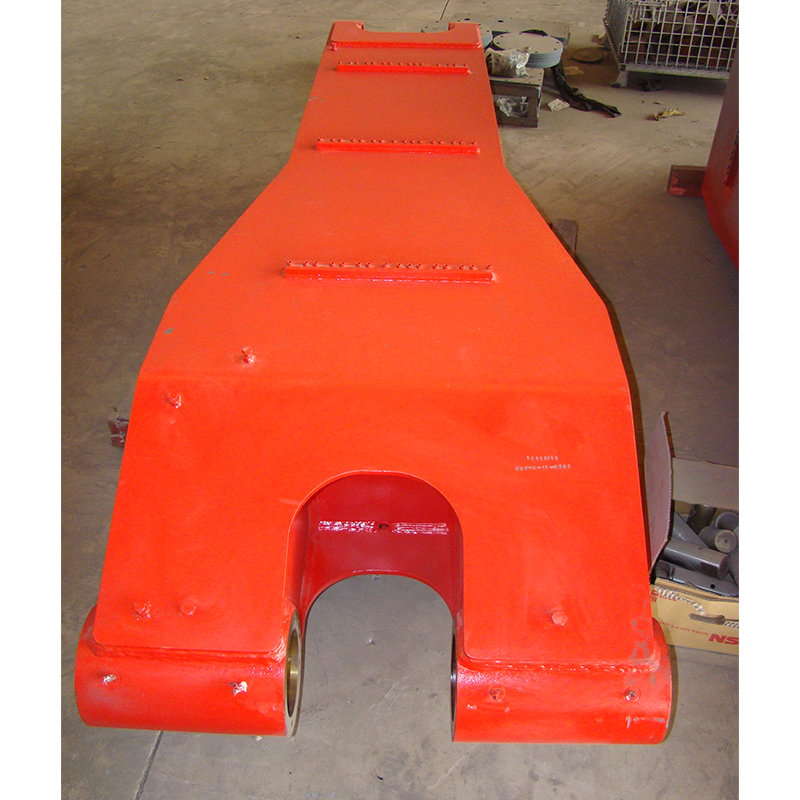

Соединительный рычаг для тяжелой техники — это ключевой конструктивный элемент, используемый в строительной технике, горнодобывающем оборудовании или судовом оснащении для передачи мощности, восприятия нагрузок и обеспечения жесткого соединения между деталями. Соединительные рычаги изготавливаются методом сварки из толстостенных стальных листов, их поверхность покрыта яркой красной антикоррозионной краской, на обоих концах имеются точно обработанные отверстия для штифтов, а внутри видны ребра жесткости и переходные конструкции сварных швов. Общая конструкция ориентирована на обеспечение устойчивости к скручиванию, изгибу и усталостной нагрузке, что делает их пригодными для использования в условиях высоких нагрузок, таких как экскаваторы, погрузчики, краны или палубное оборудование судов.
Описание продукции
Соединительные рычаги обычно изготавливаются из низколегированной высокопрочной стали марки Q345B. Они проходят резку с ЧПУ, сборку и сварку, отжиг для снятия напряжений и прецизионную механическую обработку, что гарантирует отсутствие деформаций или разрушений при динамических ударных нагрузках в несколько тонн; в зависимости от назначения их можно разделить на такие типы, как стрела, ковшовый рычаг, поворотный рычаг, соединительный рычаг или рулевой рычаг. Современные производственные технологии часто используют анализ методом конечных элементов для оптимизации конструкции, а также ультразвуковой контроль качества сварных швов, что гарантирует сохранение высокой точности и длительного срока службы даже в сложных условиях нагрузки. Эти детали являются ключевыми «шарнирами», обеспечивающими эффективность и безопасность работы всей машины.
Ключевые преимущества
Сверхвысокая прочность и усталостная прочность: используется высококачественная низколегированная сталь, соответствующая национальным стандартам, с пределом текучести ≥345 МПа; в местах, подверженных наибольшим нагрузкам, применяется технология полного проплавления сварных швов, которые проходят неразрушающий контроль и соответствуют требованиям, что гарантирует отсутствие конструктивных отказов в экстремальных условиях эксплуатации.
Точная обработка и высокая взаимозаменяемость: все отверстия для штифтов обрабатываются на токарных станках с ЧПУ, допуски по размерам контролируются в пределах ±0,05 мм, что гарантирует беспроблемное соединение деталей разных партий на месте монтажа и позволяет избежать концентрации напряжений, вызванной принудительной сборкой.
Превосходная коррозионная стойкость и долговечность: поверхность может быть подвергнута тройной защите — пескоструйной очистке от ржавчины + нанесению эпоксидной грунтовки с высоким содержанием цинка + полиуретановому финишному покрытию, что позволяет использовать конструкции в высококоррозионных средах, таких как прибрежные районы и химические заводы, со сроком службы до 15 лет и более.
Гибкая индивидуализация и реализация сложных конструкций: поддерживается изготовление нестандартных изделий по чертежам заказчика; будь то сложные нестандартные полости, специальные точки подъема или встроенные масляные каналы — всё это может быть безупречно реализовано с помощью отработанных технологий сварки, что позволяет удовлетворить индивидуальные производственные потребности.
Соответствие отраслевым стандартам и нормам безопасности: конструкция продукции соответствует «Нормативам проектирования стальных конструкций» (GB 50017) и «Правилам безопасности подъемных механизмов» (GB 6067); проходит независимую проверку расчетов безопасности конструкции, что гарантирует безопасную и надежную эксплуатацию оборудования на протяжении всего срока службы.
